Cabina di trasformazione

La nostra cabina di trasformazione è una soluzione trasportabile e compatta, adatta alla rete di distribuzione secondaria con configurazione ad anello e controllata da remoto. Le brevi fasi di montaggio e costruzione in fabbrica consentono una rapida installazione in cantiere.

SOLUZIONE SKID CON TRASFORMATORE A OLIO

La soluzione skid è una sottostazione compatta plug-in prefabbricata, progettata per elevare l'energia dagli impianti fotovoltaici alle sottostazioni elevatrici.
È dotata di componenti di distribuzione dell'energia:

  • Quadro elettrico di media tensione (fino a 40.5 kV)
  • Trasformatore in olio (fino a 10000kVA)
  • Pannello di bassa tensione
  • Sistema automatico di controllo e supervisione
  • Inverter, condotto sbarre, attrezzatura ausiliaria

SOLUZIONE KIOSK CON TRASFORMATORE IN RESINA

La soluzione STC-Kiosk è una sottostazione ccompatta prefabbricata e plug-in, equipaggiata con componenti per la distribuzione dell'energia:

  • Quadro elettrico di media tensione (fino a 40.5 kV)
  • Trasformatore in resina (fino a 5000kVA)
  • Pannello di bassa tensione
  • Sistema di automazione per il controllo e la supervisione dell'impianto
  • Inverter, condotto sbarre, attrezzatura ausiliaria

Caratteristiche tecniche
  • Può essere fornito come inverter centralizzato o come inverter di stringa, per grandi impianti fotovoltaici.

  • Metodi di trasporto: può essere sollevato da supporti di sollevamento e posizionato con una gru sulla fondazione in cemento.

  • In alternativa, può essere può essere spostato da un trattore, fissando le linee di tenuta in acciaio con ganci alle estremità della cabina, dove si trovano i punti di ancoraggio.

Vantaggi
  • Plug & play

  • Impianto FV galleggiante

  • Configurazioni interne personalizzate

  • Struttura compatta e di piccole dimensioni

  • Adatto al trasporto di terra e mare

  • Brevi tempi d'installazione

  • Resistente a condizioni ambientali ostili

Applicazioni
  • Utility su reti di distribuzione primarie e secondarie

  • Impianti fotovoltaici

  • Sistema di stoccaggio batteria

  • Centrali eolichea

  • Adatto per applicazioni galleggianti

Progetti correlati a Cabina di trasformazione

CABINE DI TRASFORMAZIONE STC-SKID 6MVA AND 4MVA

Bucarest (Romania)

Progettazione, produzione e messa in servizio di n. 3 sottostazioni plug-in STC-Skid per un impianto fotovoltaico in Romania.

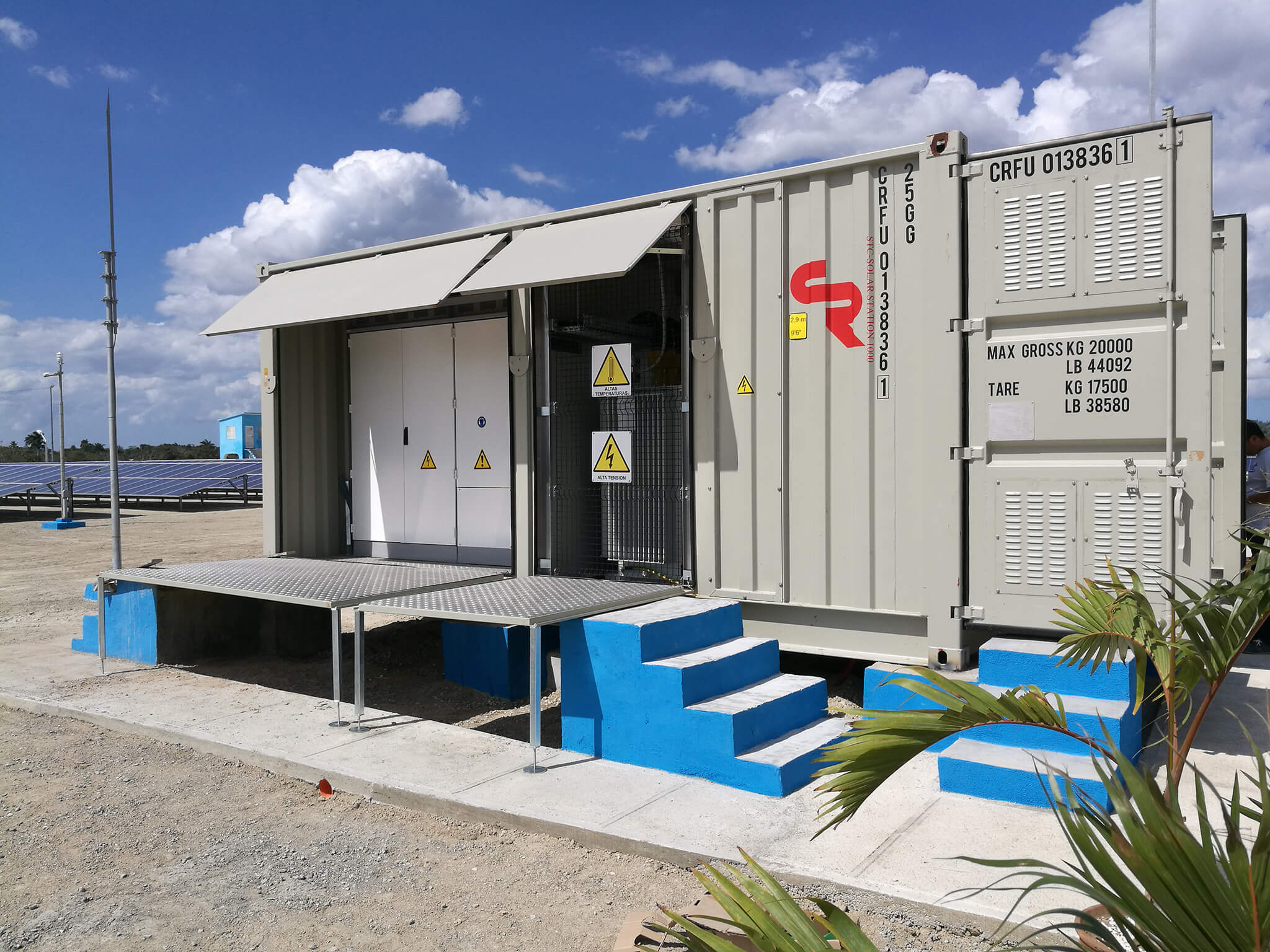

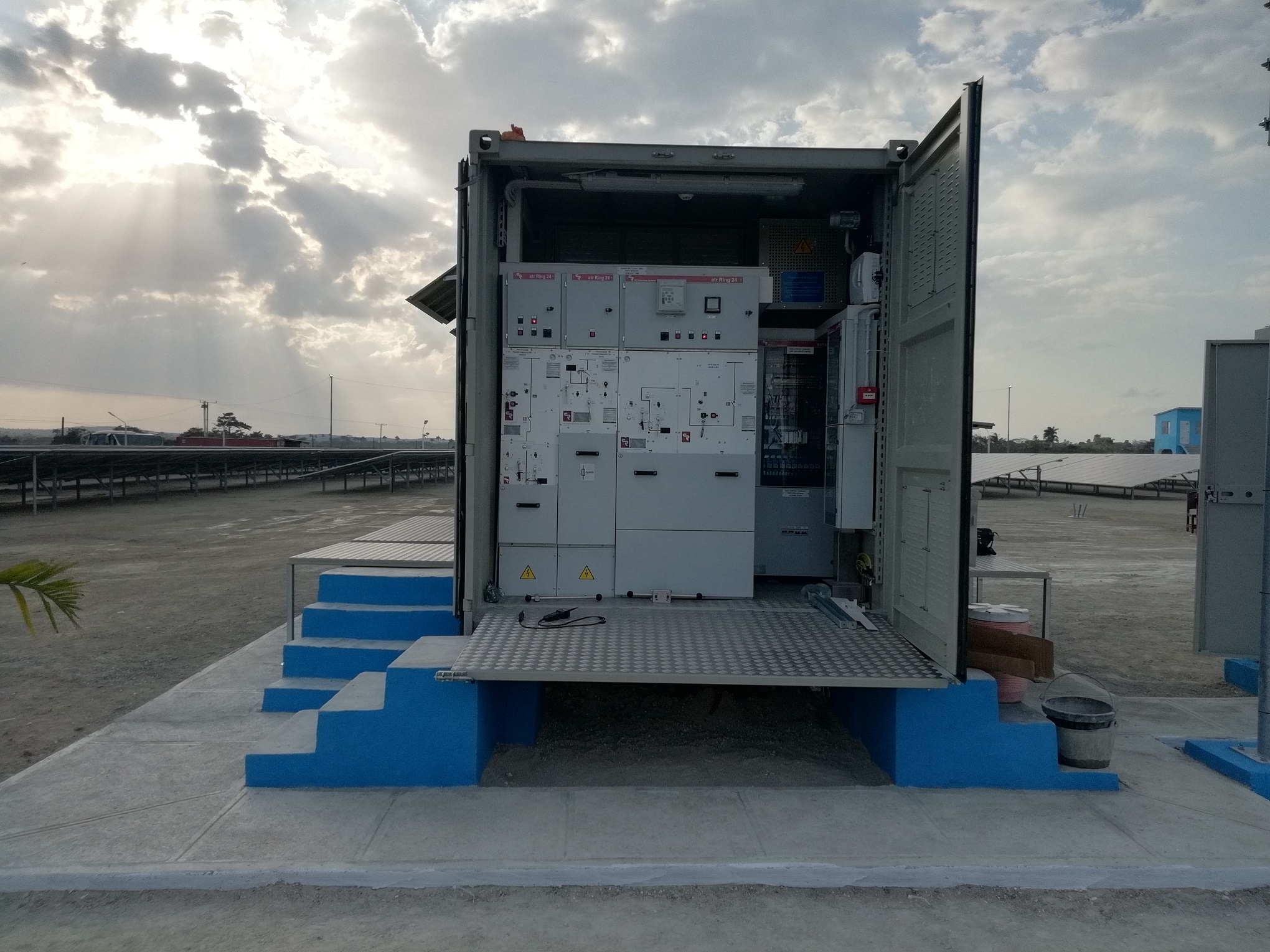

EHOUSE E CABINE DI TRASFORMAZIONE PER IMPIANTO FOTOVOLTAICO

Macchiareddu (Italia)

Progetto realizzato a Macchiareddu, all'interno di un parco fotovoltaico in Sardegna in uno dei poli industriali più importanti. Si tratta di un'area di sviluppo sempre più alimentata da fonti di energia alternativa, dove CR Technology Systems è già presente da alcuni anni nella realizzazione di progetti green sul territorio.
