eHouse per fabbrica di confezionamento alimentare
Area caraibica
Stato
Anno
Descrizione

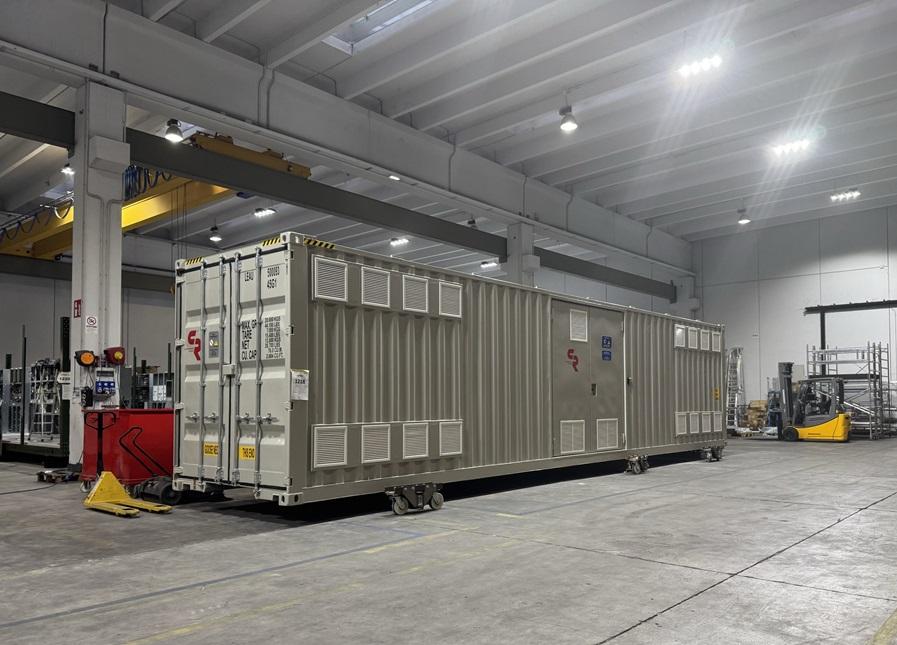

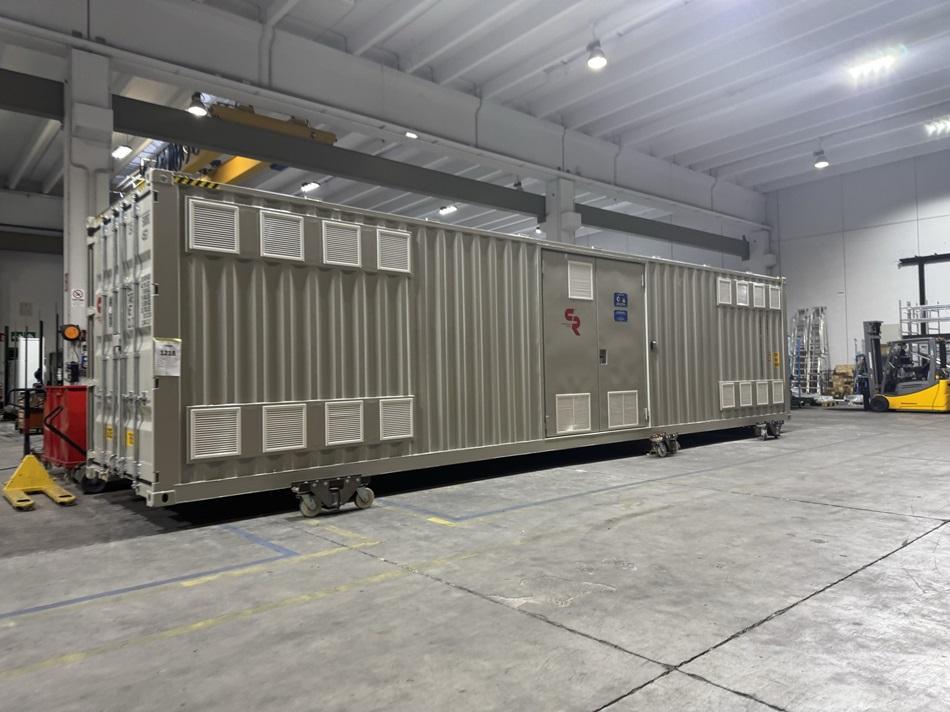

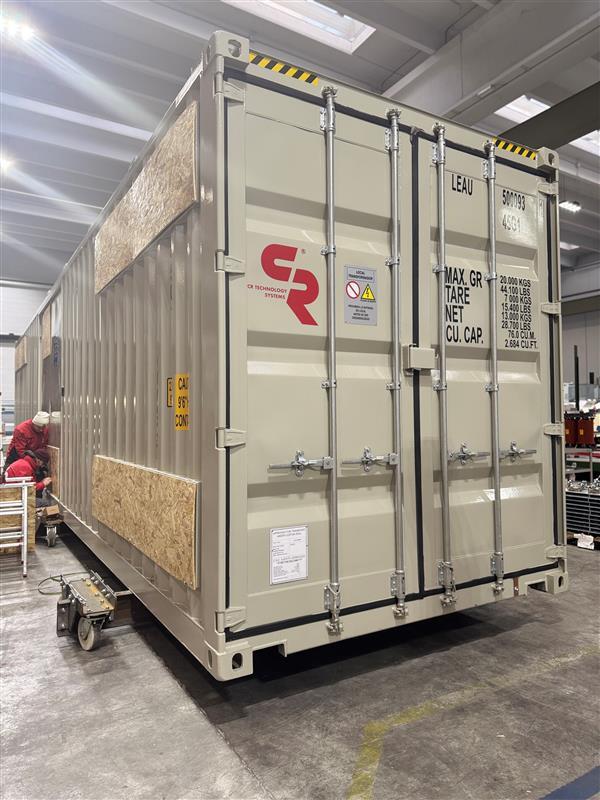

Sottostazione compatta plug-in ISO, dotata di quadri elettrici e dispositivi per la supervisione dell'impianto, altamente performante, realizzata per fabbrica di imballaggio alimentare.
Caratteristiche tecniche: la cabina è equipaggiata con quadri elettrici di media tensione (MT) 34.5kV 630A 20kA, pannelli di bassa tensione (BT) Euro-SDS, n. 2 trasformatori 2500kVA, sistema antincendio, attrezzatura ausiliaria. Si tratta di una struttura monoblocco, ideale per il trasporto via mare e per l'installazione in aree remote, o commesse che richiedono una logistica semplificata.
I nostri ingegneri hanno studiato una soluzione in grado di fornire un'elevata corrente nominale in uscita sul lato BT del trasformatore, erogando 3.492A per soddisfare le rigorose esigenze energetiche dello stabilimento.
Le caratteristiche della sottostazione ISO includono un ATS (Automatic Transfer System) montato sul pannello di controllo BT, che consente:
- N. 2 linee MT in ingresso che operano alternativamente.
- N. 2 linee BT in uscita, che possono operare simultaneamente (con il tie-breaker chiuso) o in modo indipendente (con il tie-breaker aperto), a seconda delle esigenze dell'impianto.
Il sistema è progettato per funzionare in condizioni normali al 50% della sua capacità, con una linea MT in ingresso e una linea BT in uscita attive. Inoltre, questa configurazione assicura il 100% della disponibilità come soluzione di backup. In caso di guasto di una linea MT in ingresso, il sistema passa automaticamente all'altra e il tie-breaker si chiude. Allo stesso modo, se un'uscita BT si guasta, il sistema commuta sull'altra e chiude il tie-breaker.
Il sistema di connessione dei trasformatori e le sbarre collettrici sono stati interamente progettati e realizzati in-house. Considerando le alte temperature del sito di destinazione, la sottostazione è dotata di ampie sale di ventilazione per migliorare l'efficienza del raffreddamento e di n. 4 estrattori di ventilazione forzata in ciascuna sala trasformatore per la dissipazione del calore verso l'esterno, con attivazione a livelli progressivi in base alla temperatura.
