Conteneur ISO 2×2,5 MVA 34,5 kV pour application industrielle

Description

Nous avons conçu, fabriqué et fourni une sous-station compacte plug-in destinée à une usine d'emballage alimentaire, conçue pour l'Amérique Latine.

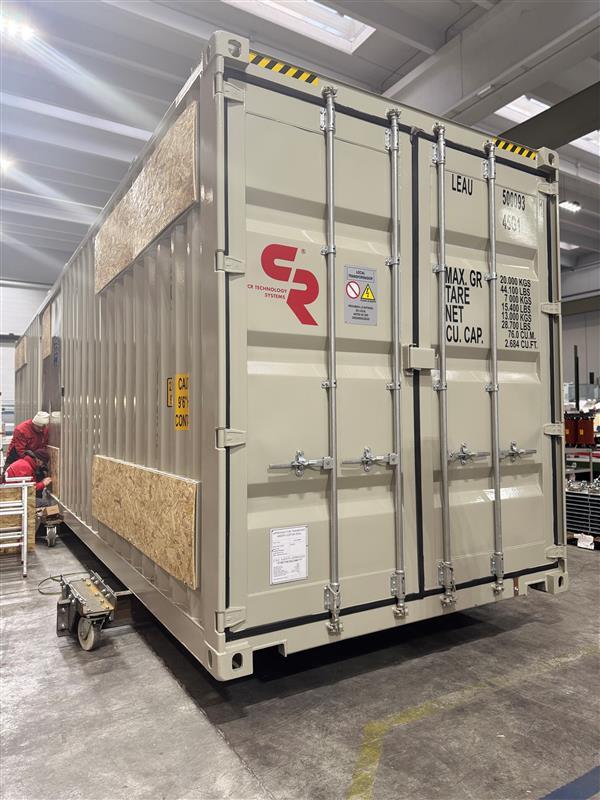

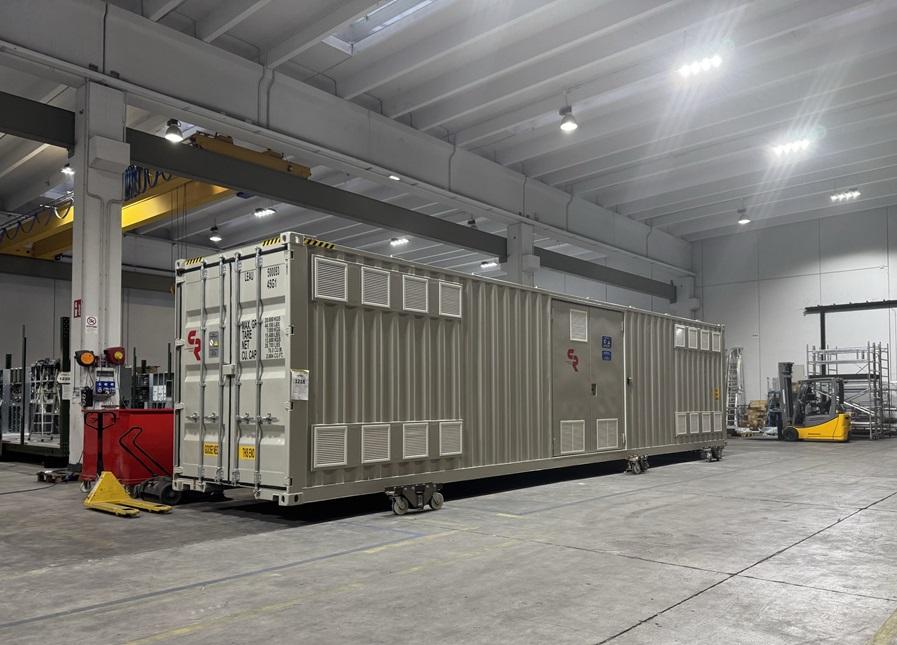

Caractéristiques techniques: La cabine est équipée de un tableau de moyenne tension 34,5kV 630A 20kA, d’un tableau de basse tension Euro-SDS, de 2 transformateurs 2500kVA, d’un système d’extinction d’incendie et d’équipements auxiliaires. C’est une structure monobloc, adaptée au transport maritime, ce qui en fait une solution idéale pour des projets dans des endroits reculés ou nécessitant une logistique optimisée.
Nos ingénieurs ont développé une solution capable de fournir un courant nominal élevé sur le côté basse tension du transformateur, fournissant 3.492A pour répondre aux besoins énergétiques exigeants de l’usine.
La sous-station est équipée d’un Système de Transfert Automatique (ATS) monté sur le tableau de contrôle basse tension, permettant:

• N. 2 lignes de MT d’entrée, qui fonctionnent alternativement.
• N. 2 sorties de BT, qui peuvent fonctionner simultanément (avec le sectionneur de couplage fermé) ou indépendamment (avec le sectionneur de couplage ouvert), selon les besoins de l’usine.

Le système est conçu pour fonctionner dans des conditions normales à 50% de sa capacité, avec une ligne de MT d’entrée et un alimentateur de BT de sortie actifs. De plus, cette configuration garantit une disponibilité de 100% en tant que solution de secours.
En cas de défaillance d'une ligne de MT d'entrée, le système passe automatiquement à l'autre et ferme le sectionneur de couplage. De même, si un alimentateur de BT de sortie échoue, le système passe à l'autre et ferme le sectionneur de couplage.
Le système de connexion du transformateur et les barres collectrices ont été entièrement conçus et fabriqués en interne. Compte tenu des températures élevées sur le site de destination, la sous-station est équipée de :

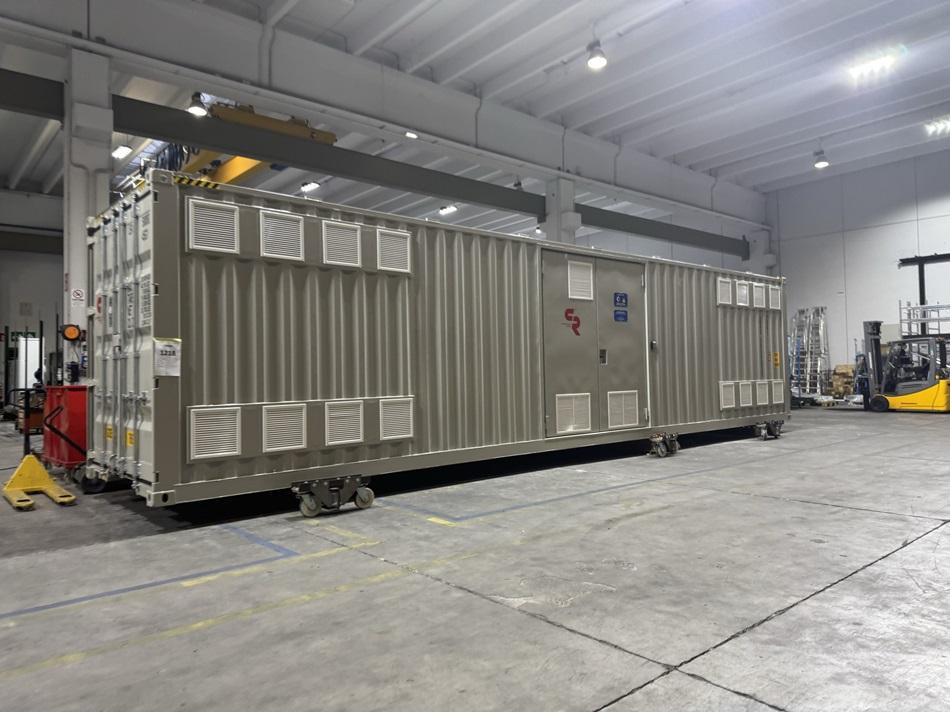

• Des salles de ventilation spacieuses pour améliorer l’efficacité de refroidissement.
• N. 4 extracteurs de ventilation forcée dans chaque salle de transformateurs pour la dissipation de la chaleur vers l’extérieur, avec activation par étapes selon les niveaux de température.
