eHouse

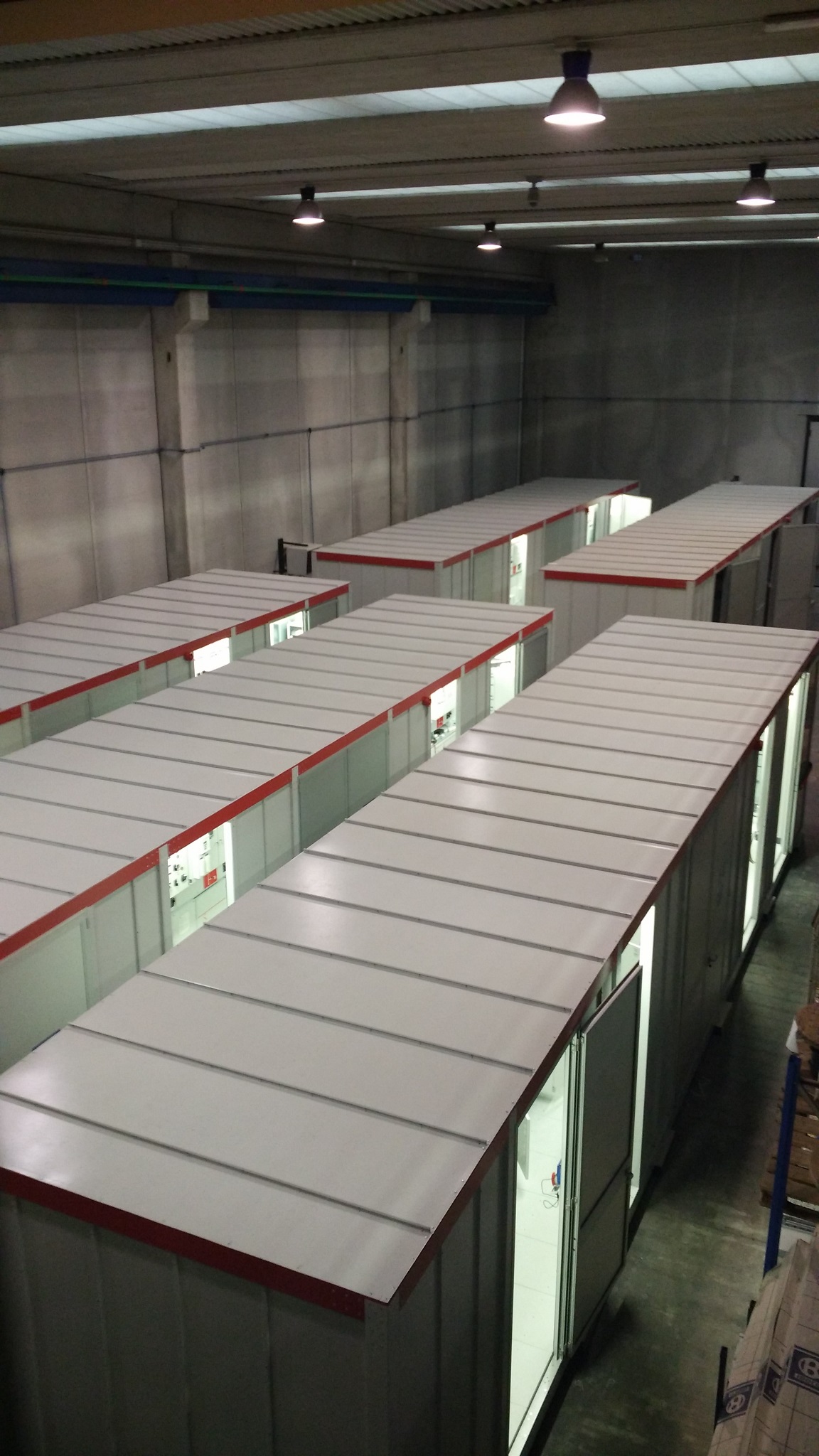

La eHouse, o cabina di consegna, è una sottostazione compatta di media tensione (MT) coibentata e trasportabile. È una struttura modulare, realizzabile in funzione delle esigenze del cliente, suddivisibile in diverse sezioni e assemblabile in loco. Si tratta di un prodotto versatile che può essere fornito sia completamente montato, sia in formato "kit di montaggio".

E' equipaggiata con i seguenti componenti:

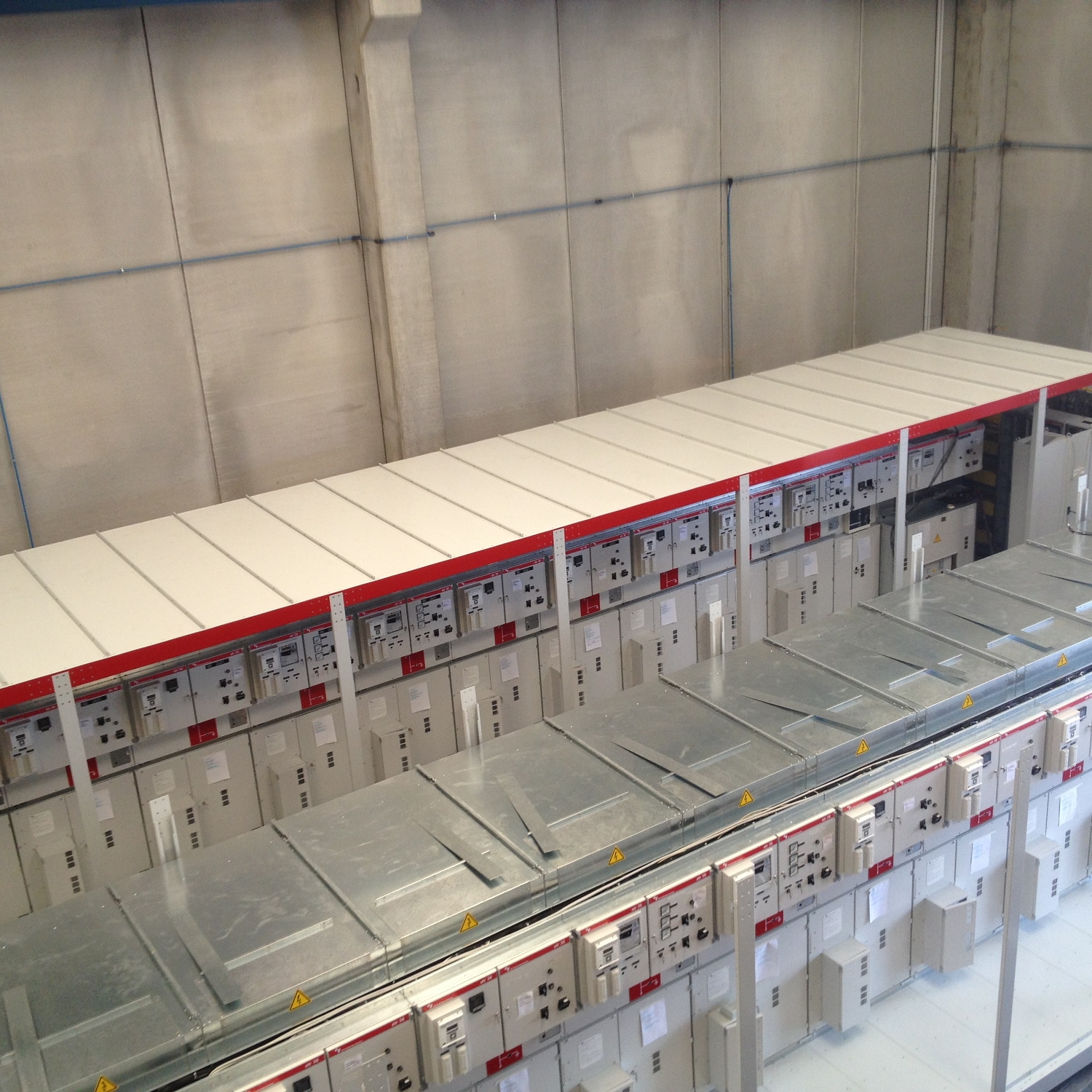

  • Quadro elettrico di media tensione (fino a 40.5 kV)
  • Pannello di bassa tensione
  • Sistema di automazione per il controllo e la supervisione dell'impianto
  • Inverter, condotto sbarre, attrezzatura ausiliare

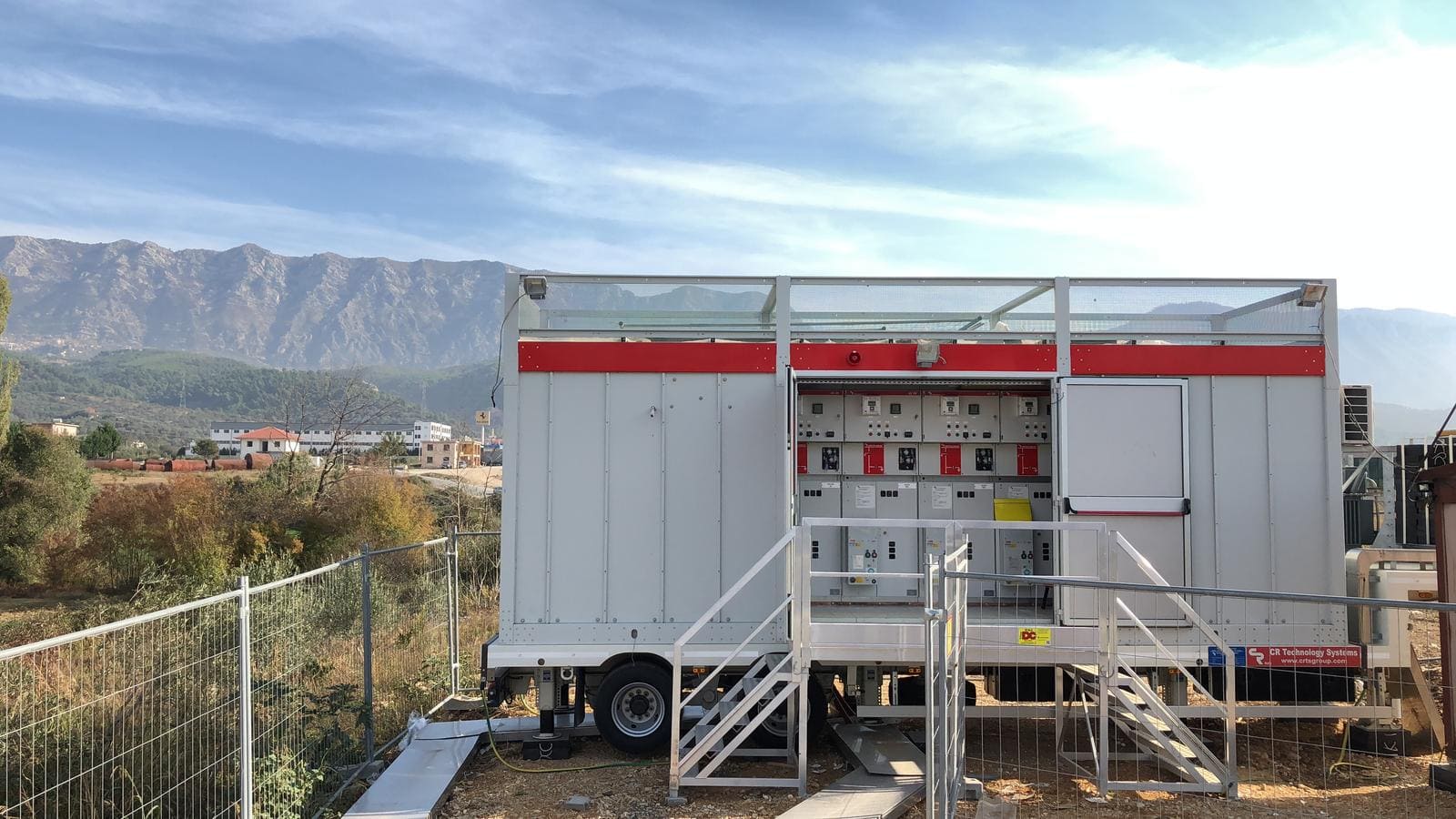

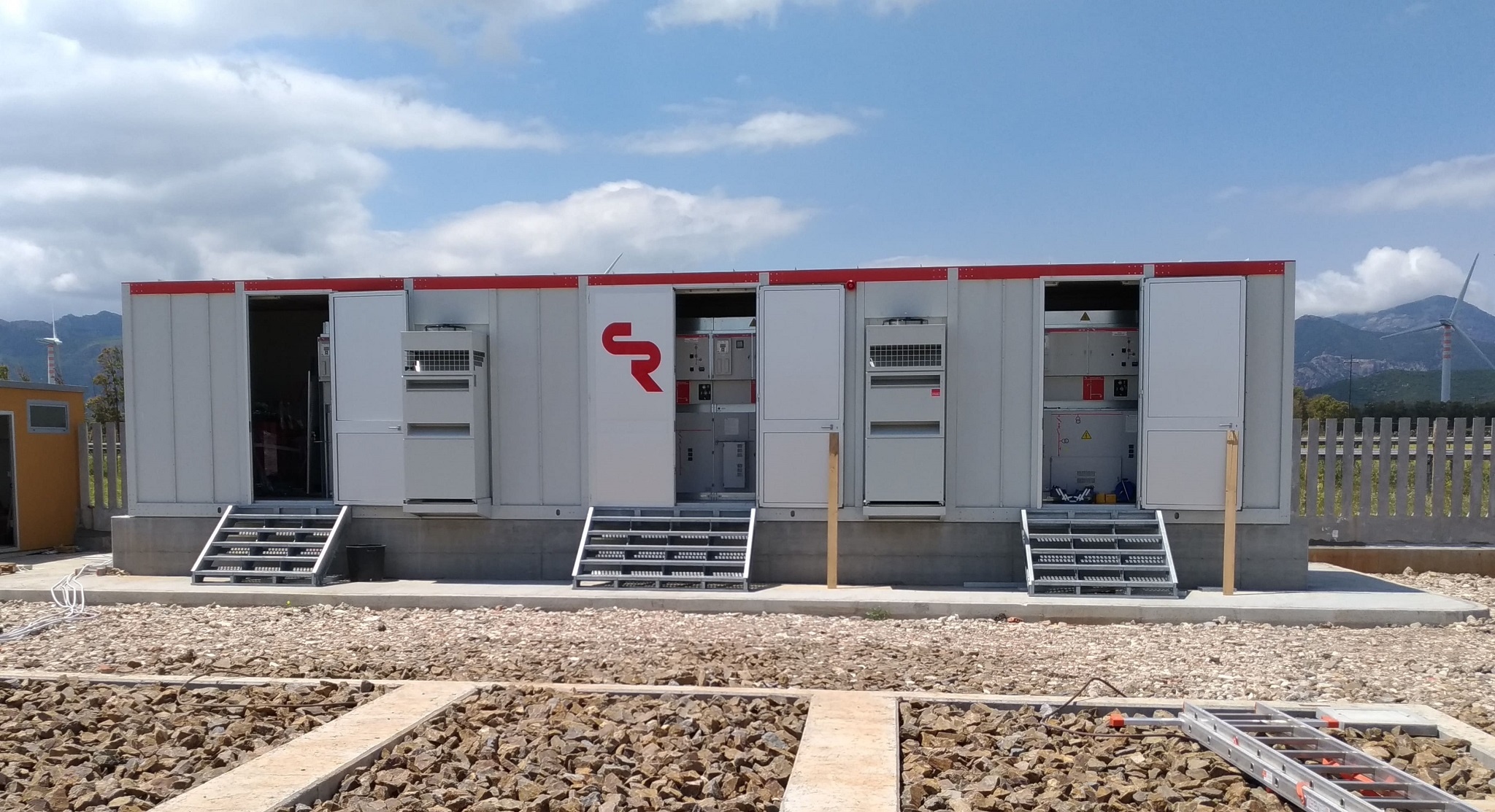

Progetto SAIPEM: Ehouse STC-Box sottostazione compatta plug-in per la raffineria di Trecate Parco fotovoltaico Macchiareddu - Sargegna, Italia STC-BOX sottostazione compatta fotovoltaico-galleggiante-per-Alqueva-Portogallo SSE AT Macchiareddu
Caratteristiche tecniche

  • Il corpo della struttura (basamento, montanti, rinforzo, tetto) è in lamine di acciaio spesse 25-30/10mm, di tipo Sendzimir SZ275 galvanizzate e riverniciate in resina epossidica, idonea per installazioni esterne in ambienti ostili

  • La cabina è dotata di supporti verticali angolari posizionati nei quattro lati e di supporti intermedi in lamine di acciaio zincato a caldo spessi 30/10mm

  • Le pareti esterne sono rinforzate, formate da uno strato esterno in lamine d'acciaio galvanizzato 15/10mm, di tipo Sendzimir SZ275, riverniciate in resina epossidica e da uno strato interno formato da pannelli isolati in poliuretano spessi 40 mm

  • Apparecchiature interne supplementari: quadri di media tensione (MT), quadri di bassa tensione (BT), trasformatore di potenza, inverter, sistema SCADA, impianti elettrici, impianto antincendio, centrale meteo, impianto di condizionamento, ausiliari, UPS, batterie, videosorveglianza

  • La verniciatura è ad alta resistenza adatta ad ambienti umidi e salini

  • Sistema di messa a terra interno

  • Progettazione del basamento e degli spazi interni ad hoc in base alla disposizione delle apparecchiature in conformità alla richiesta del cliente

  • Installazione su platea, o rialzata su supporti di sostegno

  • Sistema di Protezione dai fulmini

  • Postazione di controllo e servizi

  • Sistema di illuminazione con quadro di comando interno e illuminazione di emergenza

Vantaggi

  • Struttura compatta

  • Dimensioni su richiesta del cliente

  • Configurazioni interne personalizzabili

  • Adatto per fotovoltaico galleggiante

  • Resistente agli agenti atmosferici e agli ambienti ostili

  • Un facile accesso all’attrezzatura interna e ai sistemi di sicurezza agevola le operazioni di manutenzione

  • Trasportabile via mare e via terra

  • Soluzione plug and play

Applicazioni

  • Oil & gas

  • Settore ferroviario

  • Smart grid

  • Utility su reti di distribuzione primaria e secondaria

  • Sottostazioni mobili

  • Impianti fotovoltaici

  • Centrali eoliche

  • Fotovoltaico galleggiante

  • Centrali idroelettriche

  • Altre centrali di produzione di energia elettrica

Data Sheet CONDIZIONI AMBIENTALI DI ESERCIZIO

    • Temperatura di esercizio

    • -5°C/+40°C (+55°C su richiesta)

    • Umidità relativa

    • Fino al 95%

    • Range climatici

    • Zone desertiche

    • Resistenza all’inquinamento

    • Grado 4

Data Sheet Caratteristiche Costruttive

    • Accessibilità

    • Frontale – Laterale – Retro – Superiore (su richiesta) – Inferiore (su richiesta)

    • Caratteristica IP

    • IP54

    • Sistema di assemblaggio

    • Modulare imbullonato / Modulare Saldato / Totalmente saldato

    • Resistenza al fuoco

    • Fino a REI/EI 180

    • Sistema antincendio

    • Rilevazione Fumi / Rilevazione fumi ed estinzione manuale / Rilevazione fumi ed estinzione automatica

    • Sistema antintrusione

    • Perimetrale – Volumetrico – Infrarossi

    • Sistema di condizionamento

    • Split / Industriale fisso / Industriale estraibile / Industriale su tetto

    • Sistema di coperture

    • Fisse/Removibili

    • Protezione da ruggine e corrosione

    • Ciclo di verniciatura fino a C5M

    • Distribuzione impianti

    • Su passerelle metalliche o plastiche / in tubo rigido e flessibile in PVC/ tramite falso pavimento

    • Ingresso cavi dal basso/dall'alto

    • Diretto / con piastra di fondo cieca / con piastra di fondo forata / con piastra di fondo e passacavo

Data Sheet Caratteristica Materiali Utilizzati

    • Pannelli sandwich

    • Poliuretanici / In fibra minerale / Lana di vetro

    • Elementi costruttivi

    • Acciaio FeP02G - Z275 – EN10142

    • Elementi portanti

    • Acciaio FeP02G - Z275 – EN10142

Data Sheet Norme di progetto

    • Quadri di bassa tensione

    • IEC 60439

    • Quadi di media tensione

    • IEC 62271

    • Sottostazione elettrica

    • IEC 62271-202 / CEI 99-4 / IEC 61936

    • Impianti civili

    • CEI 64-8 / IEC 61936 / IEC 62271-202

    • Impianto rilevazione fumi

    • EN54
