Contenedor ISO 2×2.5MVA 34.5kV para aplicación industrial

Descripciòn

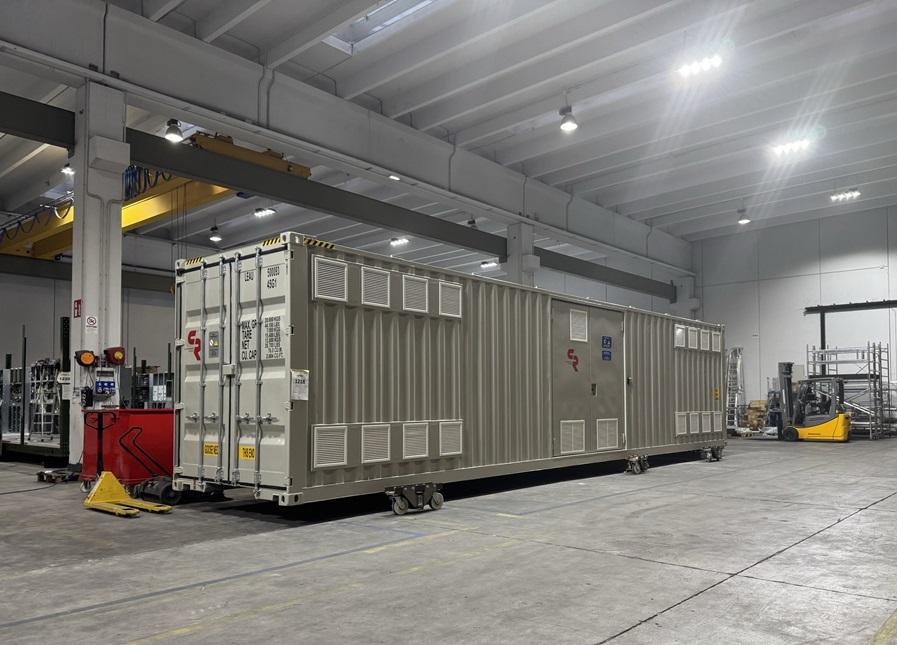

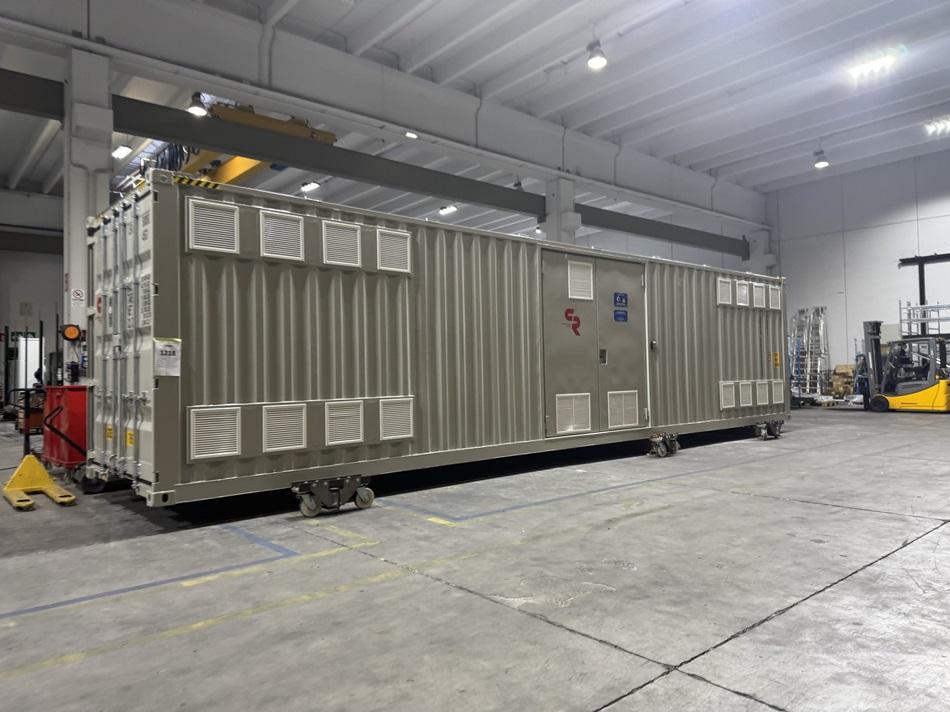

Hemos diseñado, fabricado y suministrado una subestación compacta plug-in destinada a una fábrica de envasado de alimentos, diseñada para América Latina.

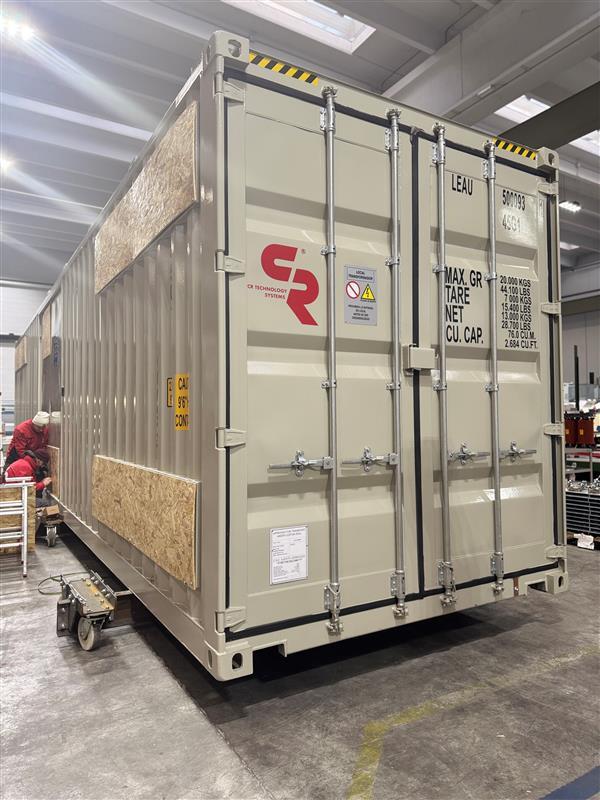

Características técnicas: La cabina está equipada con un celdas de media tensión 34.5kV 630A 20kA, un panel de baja tensión Euro-SDS, 2 transformadores 2500kVA, un sistema de extinción de incendios y equipos auxiliares. Es una estructura monobloque, apta para el transporte marítimo, lo que la convierte en una solución ideal para proyectos en ubicaciones remotas o con requisitos logísticos optimizados.
Nuestros ingenieros han desarrollado una solución capaz de suministrar una alta corriente nominal en el lado de baja tensión del transformador, proporcionando 3.492A para satisfacer las exigentes necesidades energéticas de la fábrica.
La subestación cuenta con un Sistema de Transferencia Automática (ATS) montado en el cuadro de control de baja tensión, permitiendo:

• N. 2 líneas de MT de entrada, que operan de manera alterna.
• N. 2 salidas de BT, que pueden funcionar simultáneamente (con el seccionador de acoplamiento cerrado) o de manera independiente (con el seccionador de acoplamiento abierto), según los requerimientos de la planta.

El sistema está diseñado para operar en condiciones normales al 50% de su capacidad, con una línea de MT de entrada y un alimentador de BT de salida activos. Además, esta configuración garantiza una disponibilidad del 100% como solución de respaldo.
En caso de falla de una línea de MT de entrada, el sistema cambia automáticamente a la otra y cierra el seccionador de acoplamiento. Del mismo modo, si un alimentador de BT de salida falla, el sistema conmuta al otro y cierra el seccionador de acoplamiento.
El sistema de conexión del transformador y las barras colectoras fueron diseñados y fabricados completamente internamente. Teniendo en cuenta las altas temperaturas en el sitio de destino, la subestación cuenta con:

• Amplias salas de ventilación para mejorar la eficiencia de refrigeración.
• N. 4 extractores de ventilación forzada en cada sala de transformadores para la disipación del calor al exterior, con activación en etapas según los niveles de temperatura.
